Obsolescência de hardware
PLC-5, SLC 500, cartões remotos e redes antigas ficam cada vez mais difíceis de manter, comprar e diagnosticar.
Solução · Modernização de Controladores
Migração PLC-5 / SLC 500 → ControlLogix
Modernizar controlador legado não é trocar CPU. É entender lógica, campo, rede, operação, HMI, alarmes e riscos de parada. A Integra conduz migrações faseadas para Logix com documentação, simulação, rollback e suporte pós-startup.
Referência técnica pública

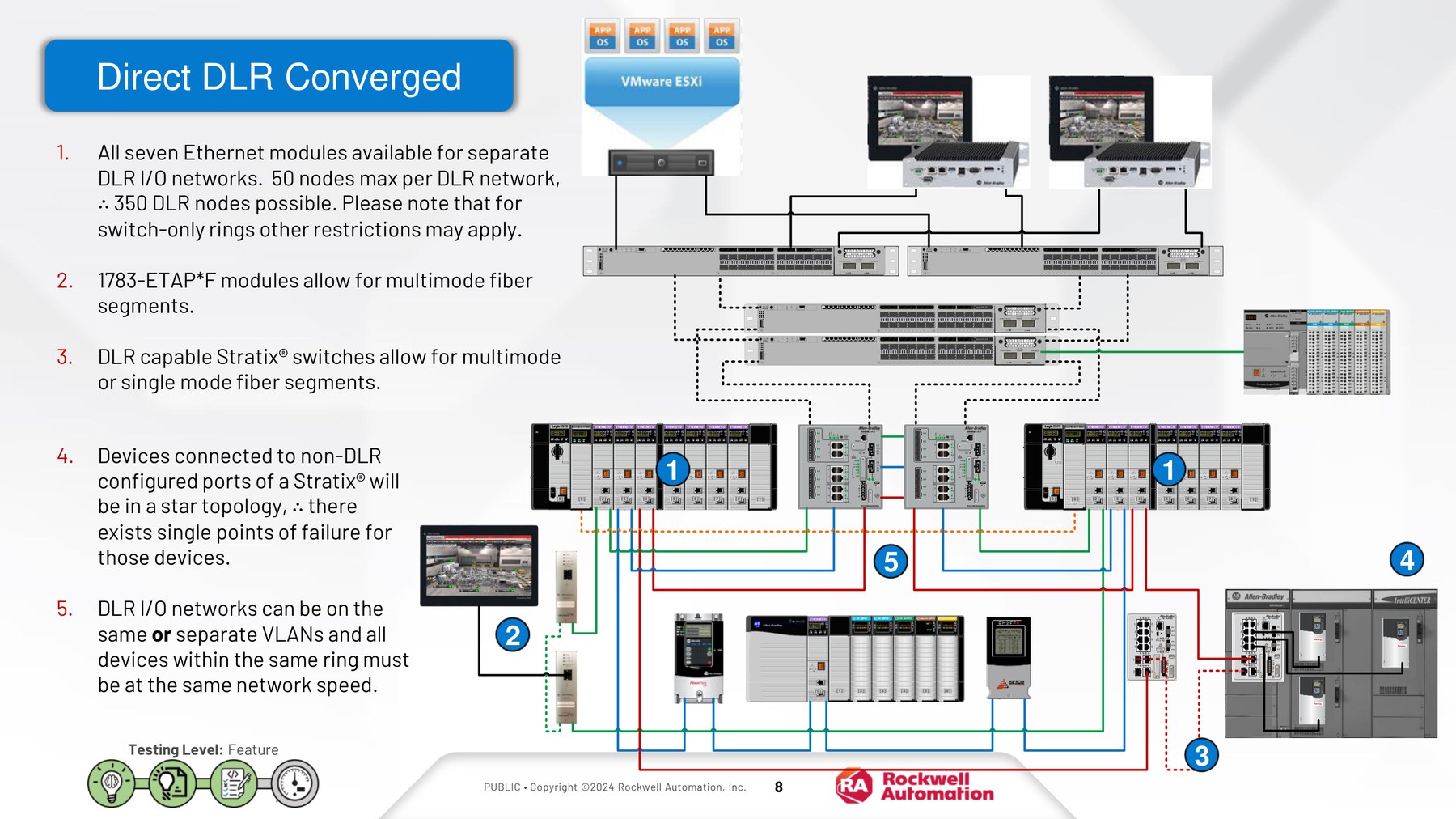

ControlLogix como arquitetura alvo de modernização
Referência visual pública para contextualizar a arquitetura Logix, redes industriais e disponibilidade em migrações de controladores legados.
Fonte: Rockwell Automation - ControlLogix High Availability Reference Architectures · abrir fonte primária · acesso em 12 jul. 2026
Por que modernizar
Risco legado que aparece na pior hora
A migração é uma decisão de continuidade operacional, não apenas de atualização tecnológica.
Conhecimento informal
Lógica antiga costuma depender de quem implantou ou manteve o sistema por anos, sem documentação suficiente para troca segura.
Parada mal planejada
Migração sem simulação, FAT e rollback transforma modernização em risco operacional concentrado em uma janela curta.
Como atuamos
Migração por risco, não por ansiedade
O caminho correto depende da janela de parada, criticidade da área, quantidade de I/O, estado dos painéis e maturidade da documentação existente.
O que você recebe
- Inventário de hardware, I/O, redes, painéis e dependências de processo
- Levantamento e documentação da lógica existente, intertravamentos e sequências
- Estratégia de migração faseada com matriz de risco por área
- Conversão e reengenharia de lógica para ControlLogix / CompactLogix
- Adequação de tags, telas HMI/SCADA e governança de alarmes
- Ambiente de teste, simulação, FAT e plano de rollback por etapa
- Plano de cutover, SAT, acompanhamento de startup e estabilização
- As-built, data book e treinamento de manutenção
Conversão, híbrida ou reengenharia: qual caminho de escopo?
Não existe preço fechado para migração de PLC legado — existe escopo. Os três caminhos abaixo equilibram custo, prazo, risco e qualidade da manutenção futura. O diagnóstico técnico define qual se aplica a cada área da planta (uma mesma migração pode combinar caminhos diferentes por área).
| Caminho | O que é | Custo relativo | Quando faz sentido |
|---|---|---|---|
| Conversão assistida | Ferramenta de migração converte a lógica; a engenharia corrige os erros de conversão (timers, PID, MSG, sequenciadores) e mantém a estrutura de tags legada com refatoração mínima. | Mais baixo | Sistema pequeno, documentação razoável e baixo risco de processo. Entrega rápida, mas herda tags pouco legíveis (N7, B3) para a manutenção. |
| Híbrida | Converte a base e reescreve os trechos críticos — intertravamentos, PID, sequências — com tags nomeadas, UDTs e instruções Add-On padronizadas. | Intermediário | O equilíbrio mais comum entre prazo, risco e manutenção futura. Boa escolha quando a janela de parada é curta mas a planta vai conviver com o sistema por décadas. |
| Reengenharia completa | Lógica reescrita do zero sobre padrão de biblioteca, com telas, alarmes (ISA-18.2) e documentação reconstruídos a partir de descrição funcional validada com a operação. | Mais alto | Processo crítico, documentação fraca ou inexistente, exigência de padronização plant-wide, auditoria ou integração futura com PlantPAx. |
Para uma estimativa técnica séria, o que acelera o diagnóstico: backup do projeto (RSLogix 5/500), fotos dos painéis, lista de I/O e a janela de parada disponível. Com esses quatro insumos, a Integra consegue indicar o caminho e a ordem de grandeza do esforço por área.
A migração inclui controle, HMI, rede e sustentação
A proposta técnica da Integra trata modernização como ciclo completo: ControlLogix/CompactLogix, EtherNet/IP, padrões de lógica, malhas PID, intertravamentos, sequências, telas FactoryTalk, alarmes, backup, FAT/SAT, cutover e handover. Trocar CPU é só uma parte pequena do risco.
Ver página técnica de migraçãoTecnologias e práticas relacionadas
-
PLC-5 / SLC 500Inventário legado -
ControlLogixArquitetura alvo -
CompactLogixAplicações menores -
EtherNet/IPRede de controle -
FAT / SATTeste e aceite -
ISA-18.2Governança de alarmes
Perguntas frequentes
É possível migrar PLC-5 ou SLC 500 sem parar a planta inteira?
Na maioria dos casos, sim, com estratégia por área, etapas de conversão, painéis intermediários, janelas menores e rollback validado. O diagnóstico define o melhor caminho.
A lógica antiga deve ser copiada exatamente?
Nem sempre. Copiar erro legado é desperdiçar a modernização. Preservamos o comportamento operacional necessário, mas reestruturamos onde há risco, dívida técnica ou falta de padronização.
Vocês migram também as telas e alarmes?
Sim. Migração de controlador sem revisar tags, telas, alarmes e documentação costuma deixar a operação com metade do problema resolvido.
Por que planejar a migração de PLC-5 ou SLC 500?
A linha PLC-5 entrou em status discontinued em junho de 2017. A família SLC 500 foi descontinuada em fases: SLC 5/01 e 5/02 em 2017, SLC 5/03 8K em 2018, e os demais controladores saíram de venda em 31 de março de 2024, segundo o catálogo de ciclo de vida da Rockwell. Disponibilidade e preço de sobressalentes variam; um inventário permite decidir se é melhor sustentar, estocar ou migrar antes que uma falha comprima prazo e escopo.
Qual hardware substituto: ControlLogix ou CompactLogix?
Depende da contagem de I/O, memória, comunicação, motion, safety, redundância e integrações previstas. ControlLogix 5580 ou CompactLogix 5380 podem ser candidatos, mas não existe correspondência automática baseada apenas no tamanho do PLC-5 ou SLC 500.
Posso reaproveitar I/O cards antigos?
Geralmente não, ControlLogix usa backplane diferente. Algumas conversões via 1492 wiring system permitem reaproveitar a fiação de campo, reduzindo retrabalho elétrico significativamente.
Quanto tempo de planta parada para migração?
Em planta com áreas independentes, fasamos por área para reduzir impacto operacional. Em planta de processo contínuo, normalmente exige janela única de cutover com plano detalhado. Toda migração passa por ambiente espelho de homologação antes do cutover.
Migração quebra rastreabilidade histórica do PLC?
Não, porque rastreabilidade vive no Historian/MES, não no PLC. Configuramos novos PLCs para enviar mesmas tags ao mesmo Historian. Continuidade de série temporal sem ruptura.
E se o PLC tiver lógica proprietária complexa não documentada?
Etapa preliminar inclui engenharia reversa: descrição funcional a partir do código + entrevistas com operação + observação de comportamento. Esse documento vira referência para a nova lógica em ControlLogix, com rastreabilidade de cada bloco.
Tem controladores legados sustentando uma área crítica?
Envie backup do projeto, fotos do painel e lista de I/O para uma estimativa técnica por área. A migração só vem depois que a operação entende janela, impacto e plano de rollback.
