Malhas PID instáveis, sem documentação ou com sintonia herdada.
Serviço · Controle e DCS · Atualizado em · Equipe técnica Integra
Controle regulatório (PID e malhas)
Engenharia de malhas de controle contínuo: PID, cascata, split-range, feed-forward e diagnósticos para operação estável e mantível.
Controle regulatório é a camada da automação que mantém variáveis de processo contínuo, como vazão, pressão, temperatura e nível, no set-point por meio de malhas PID e de estratégias como cascata, split-range e feed-forward. Malha PID estável é resultado de engenharia, não de tentativa em campo. A Integra organiza o controle regulatório com critério de sintonia, documentação de parâmetros e diagnósticos que permitem manutenção sustentável depois do startup.
Referência técnica

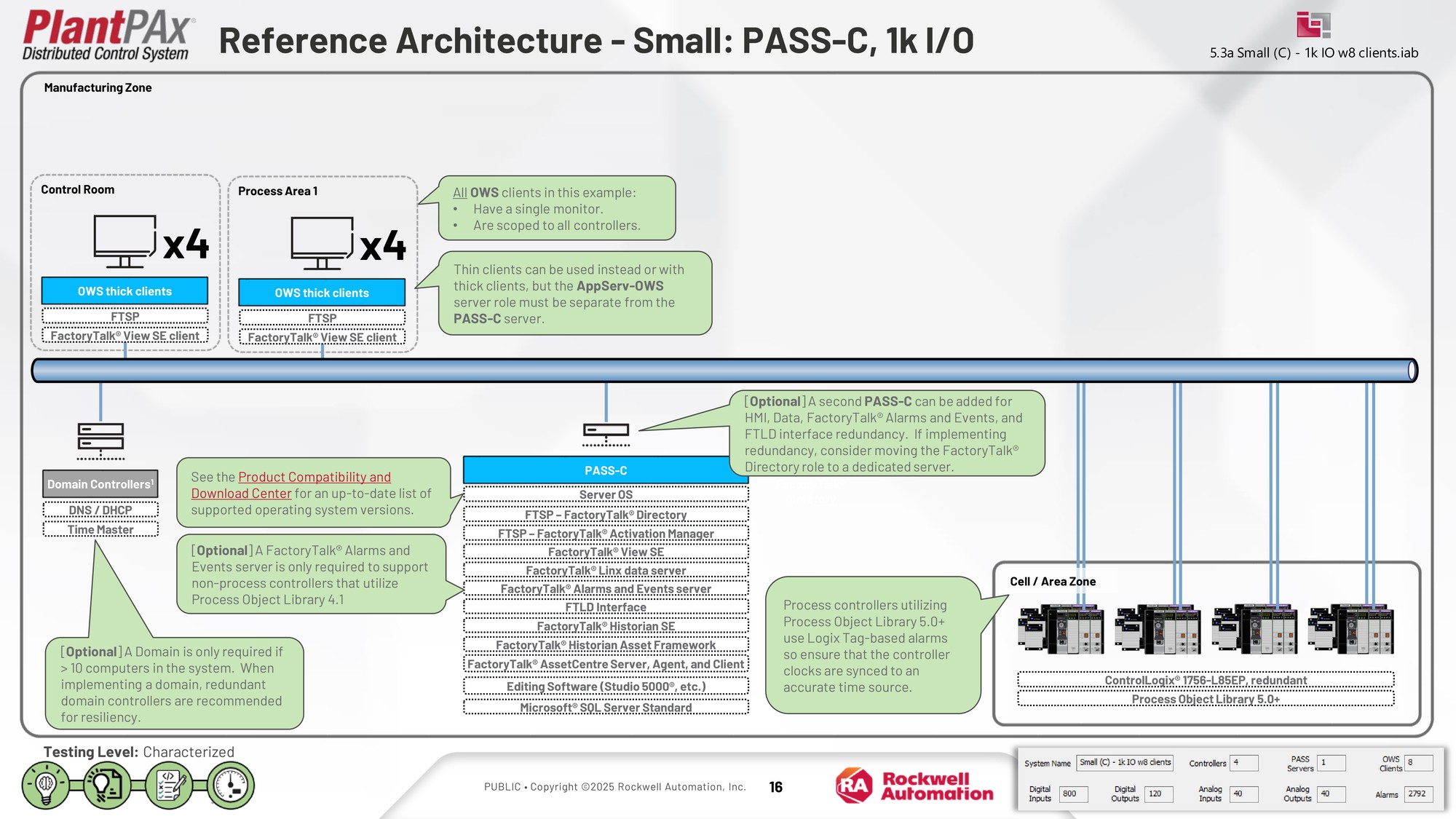

PASS-C Small: onde o controle regulatório vive em arquitetura entry-tier
A figura de referência Small mostra um PASS-C com os papéis de software indicados no diagrama, oito clientes OWS, quatro controladores ControlLogix redundantes e 1.000 pontos de I/O. A adequação ao processo depende do dimensionamento e dos testes do projeto.
Fonte: Rockwell Automation - PlantPAx Reference Architecture (Small PASS-C, 1k I/O) · consultar documentação oficial relacionada · acesso em 12 jul. 2026
Onde entra
Quando contratar a engenharia de malhas PID
02
Processos contínuos (vapor, vazão, pressão, temperatura) que precisam de controle robusto.
03
Migração de instrumentação analógica para malhas digitais com a PlantPAx Library.
04
Cascata, split-range e compensação em malhas multivariáveis.
Método Integra
Como projetamos e sintonizamos as malhas de controle
Mapeia comportamento atual da malha, atuadores, sensores e limites operacionais.
Define modos (manual / auto / cascata / override), set-point, ramping e proteções.
Aplica critério de sintonia documentado e registra parâmetros como evidência.
Configura diagnósticos para operação e manutenção entenderem comportamento e desvios.
Entregáveis típicos
- Descritivo funcional de cada malha com lógica de modos e proteções.
- Parâmetros de sintonia documentados e justificados.
- Faceplate padronizada com a biblioteca PlantPAx.
- Plano de teste funcional com critérios de aceite.
- Backup de configuração e procedimento de revisão de sintonia.
Softwares, normas e referências
-
PIDControle regulatório clássico -
ISA-5.1Simbologia e nomenclatura de instrumentos -
PlantPAx LibraryBlocos de processo padronizados -
FAT/SATValidação funcional
Perguntas sobre controle regulatório e malhas PID
Vocês fazem sintonia fina em campo?
Sim, quando há condição operacional segura e critério acordado com a operação. A sintonia precisa respeitar processo, atuadores, sensores e limites definidos, não é experimentação cega em planta rodando.
Como vocês validam ajuste de PID antes de subir em produção?
Quando possível, em ambiente de teste com modelo simplificado de processo ou em planta com modo manual instrumentado. Usamos ferramentas de tuning Rockwell (Autotune, PIDe) e registramos parâmetros como evidência de aceite.
PID em ladder ainda faz sentido em planta moderna?
Para malhas simples e legado, sim. Em planta nova ou modernização, blocos PIDe/Routine via PlantPAx Library oferecem governança, faceplate padronizada e rastreabilidade, preferível ao PID embutido em rotina ladder não documentada.
Quando vale a pena usar cascata ou split-range?
Cascata quando há variável intermediária mais rápida que estabiliza a primária (ex.: vazão de vapor para temperatura). Split-range quando o atuador final é dividido em estágios (ex.: válvula de aquecimento e válvula de resfriamento). A escolha vem da análise do processo, não do gosto do programador.
Relacionados
Controle regulatório: serviços, guias e tecnologias relacionados
Solução
PlantPAx DCS
Arquitetura, método e entregáveis da solução.
Solução
FactoryTalk Suite
Arquitetura, método e entregáveis da solução.
Tecnologia
PlantPAx Library
Biblioteca de objetos de processo para padronizar malhas, equipamentos, faceplates, alarmes, estados e diagnósticos.
Software
ControlLogix / CompactLogix
Controladores Logix para controle de processo, máquinas, utilidades e integração plant-wide com redes EtherNet/IP.
Serviço
Intertravamentos e sequências
Engenharia de permissivos, intertravamentos operacionais, lógica sequencial e estados ISA-88 para automação previsível e auditável.
Serviço
Otimização de performance
Análise e melhoria de desempenho em controle, HMI, historian, redes, servidores, bateladas, ciclos e diagnósticos operacionais.
Quer estabilizar as malhas de controle da sua planta?
Controle regulatório: começamos pelo contexto real, com arquitetura existente, risco operacional, janelas de parada, equipe de manutenção e entregáveis necessários para sustentar o sistema.
Ou ligue (44) 3305-7147 · WhatsApp (44) 99952-3947 Prazo-alvo de retorno inicial: 1 dia útil.
