PlantPAx: engenharia, modernização e suporte

A Integra faz projeto, implementação, migração e suporte de sistemas PlantPAx. O PlantPAx é o sistema de controle distribuído (DCS) moderno da Rockwell Automation e integra controle de processo, energia, informação e segurança em uma infraestrutura plant-wide.

Discutir arquitetura PlantPAx O que definir na revisão de arquitetura

Para bases 3.x, 4.x ou 5.x, a equipe confirma release, hardware, bibliotecas, licenças e documentação antes de definir sustentação ou migração.

Arquitetura média PlantPAx com PASS, OWS, EWS, historian e controladores — Referência visual pública para contextualizar sizing de servidores, clientes OWS/EWS, historian e controladores em uma arquitetura DCS.

Fonte: Rockwell Automation · PlantPAx 5.40 Reference Architectures · consultar documentação oficial relacionada · acesso em 12 jul. 2026

Quando faz sentido

Problemas que esta solução resolve

Sistemas legados sem padronização

Plantas com múltiplas gerações de software, telas inconsistentes e dificuldade de manutenção por engenheiros diferentes do que implantou.

Risco de parada por falhas sistêmicas

Arquiteturas mal dimensionadas, redundância parcial e ausência de objetos de processo padronizados aumentam a superfície de falha.

Falta de visibilidade plant-wide

Dados isolados em ilhas, sem contexto, sem AF Templates e sem integração com sistemas de informação corporativos.

Cibersegurança como afterthought

Redes flat, autenticação compartilhada e ausência de governança alinhada à IEC 62443 expõem a operação a riscos crescentes.

Como atuamos

Da arquitetura ao data book

O escopo define diagnóstico, arquitetura, engenharia, testes e documentação. Entregáveis, exceções e responsabilidades ficam registrados antes da implantação.

Antes de qualquer linha de código, fazemos diagnóstico técnico da planta, levantamento de premissas e desenho de arquitetura de referência alinhada ao PlantPAx System Reference Manual e às práticas Rockwell. A engenharia detalhada vem depois, com revisão por pares e validação cruzada antes de subir em ambiente de produção.

O que você recebe

Documento de arquitetura PlantPAx alinhado ao System Reference Manual
Configuração de controladores ControlLogix (incluindo série P) e CompactLogix
Programação de controle regulatório PID, intertravamentos, sequenciamento e diagnóstico embarcado
Implementação da PlantPAx Library of Process Objects
Telas de supervisão com governança de alarmes (ISA-18.2)
Dashboards de alarmes, eventos, KPIs operacionais e saúde de rede
Configuração de servidores virtualizados e domínio de aplicações
Integração OPC UA e mapeamento de tags em AF Templates
Integração de processo e energia com dispositivos industriais e IEDs
Plano de testes (FAT/SAT), data book e as-built completos
Treinamento operacional e de manutenção dos times do cliente

Referências públicas aplicadas

O que os manuais viram dentro do projeto

A arquitetura não é desenhada no olho. Usamos referências públicas do fabricante para validar versões, sizing, redundância, compatibilidade e premissas de lifecycle.

Tamanho da arquitetura

Projetos pequenos, médios e grandes exigem decisões diferentes de PASS, OWS/EWS, redundância, virtualização e segregação de funções.

Biblioteca e compatibilidade

A versão do PlantPAx, firmware Logix, biblioteca de objetos e versões FactoryTalk precisam ser tratados como conjunto, não item isolado.

Camada de informação

Historian, AF Templates, OPC UA e relatórios precisam nascer no desenho do DCS para evitar retrabalho depois do startup.

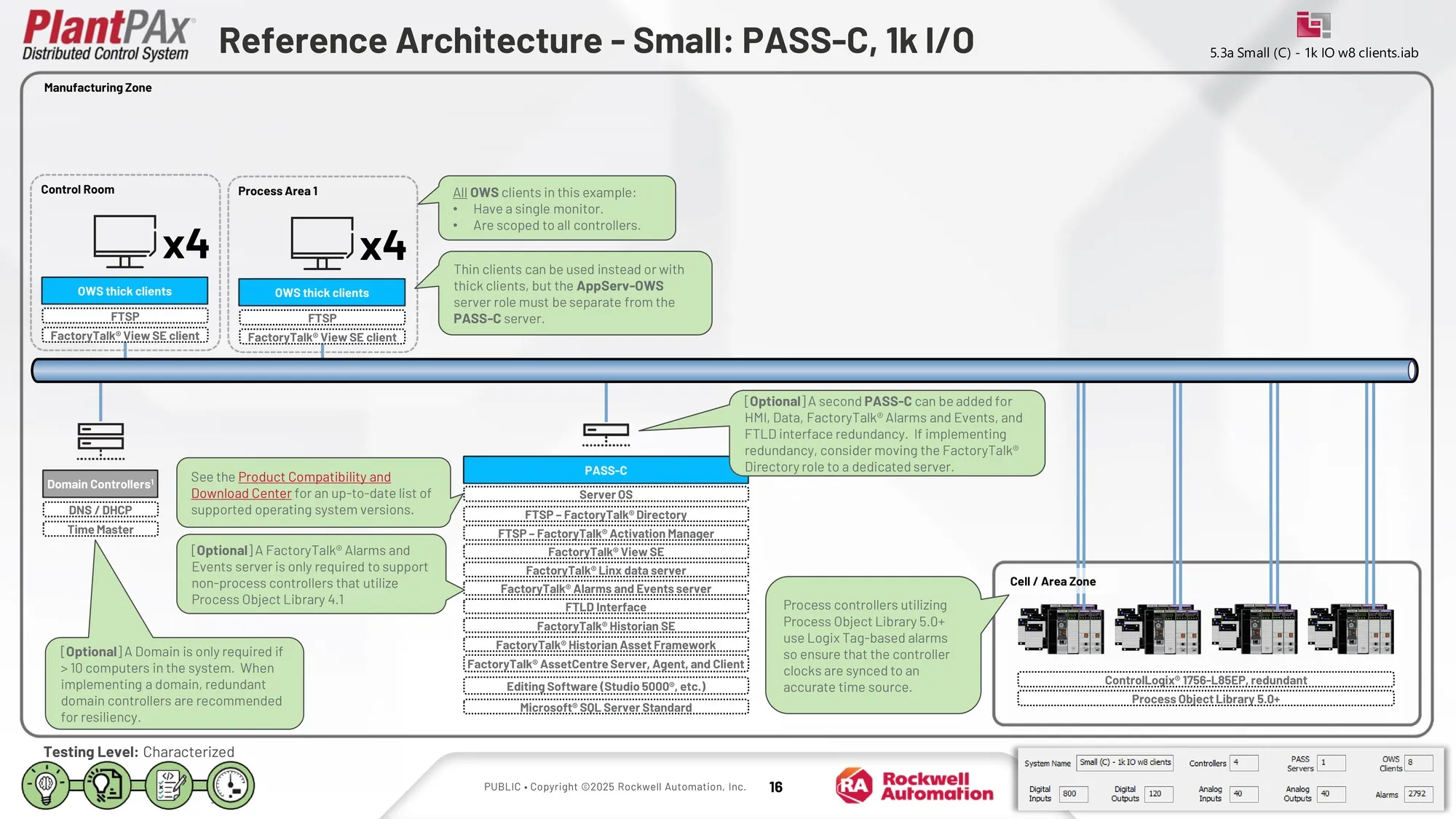

Arquitetura de referência Small PASS-C com 1.000 pontos de I/O, oito clientes OWS e quatro controladores ControlLogix redundantes — A figura de referência Small mostra um PASS-C consolidando os papéis indicados no diagrama, oito clientes OWS, quatro controladores ControlLogix redundantes e 1.000 pontos de I/O. É um exemplo caracterizado, não um limite aplicável a qualquer projeto.

Fonte: Rockwell Automation · PlantPAx Reference Architecture (Small PASS-C, 1k I/O) · consultar documentação oficial relacionada · acesso em 12 jul. 2026

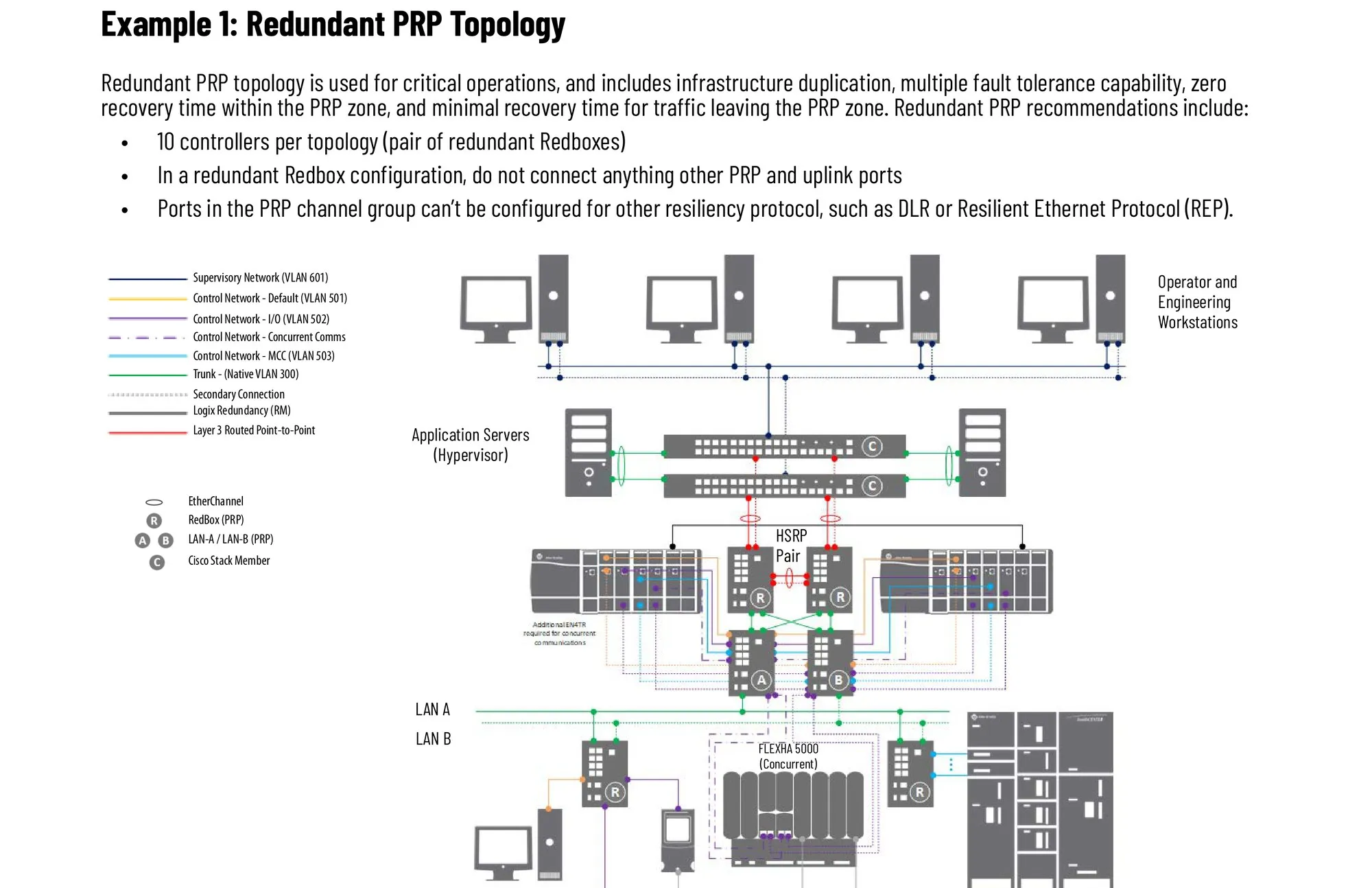

Topologia PRP redundante com até 10 controladores em arquitetura PlantPAx — Print público da Reference Architecture: até 10 controladores com portas em grupos PRP alimentando LAN A e LAN B, mais a camada completa de servidores OWS, EWS e info repository.

Fonte: Rockwell Automation · PlantPAx System Release 5.50 (PROCES-SG001W-EN-P) · abrir documento citado · acesso em 12 jul. 2026

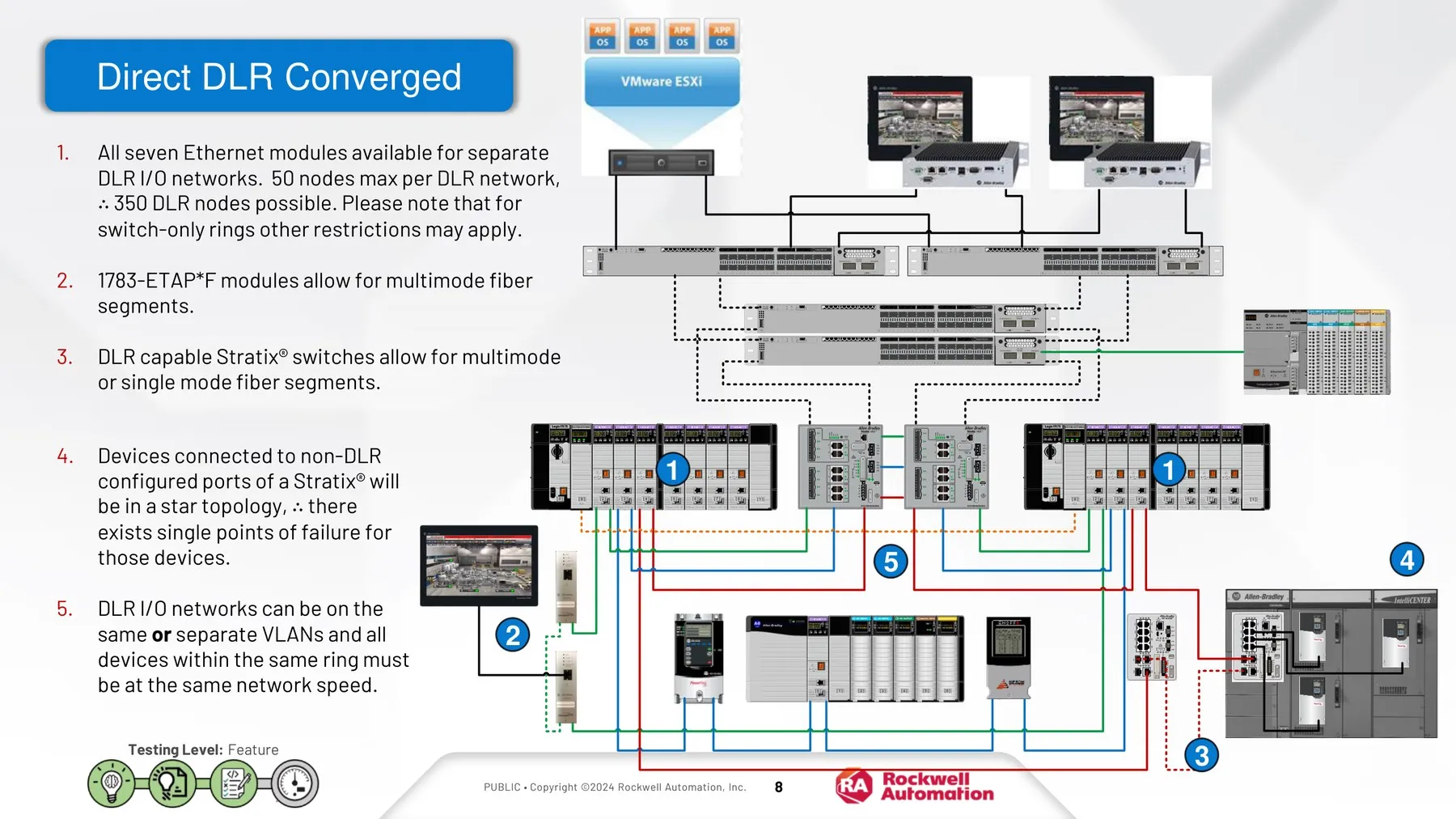

Arquitetura ControlLogix High Availability mostrando topologia DLR convergente — A escolha entre DLR, PRP, redundância e convergência de rede depende do risco operacional e da criticidade da área.

Fonte: Rockwell Automation · ControlLogix High Availability Reference Architectures · consultar documentação oficial relacionada · acesso em 12 jul. 2026

Antes da proposta

O que definir na revisão de arquitetura PlantPAx

Projeto novo, expansão e sustentação partem de condições diferentes. A revisão organiza as decisões antes de fechar equipamentos, licenças e atividades de engenharia.

Objetivo: quais áreas entram no projeto, o que deve ser preservado e quais dificuldades de operação ou manutenção motivam a intervenção.
Base instalada: releases conhecidas, controladores, biblioteca de objetos, supervisão, servidores e documentos disponíveis. Registre também o que ainda precisa ser confirmado.
Interfaces e responsabilidades: sistemas que trocam dados, equipes envolvidas e fronteiras entre controle, infraestrutura, informação e operação.
Entrega e aceite: janela operacional, etapas de implantação, testes, documentação e transferência para a manutenção previstos no escopo.

Para aprofundar versões e referências, consulte o guia técnico de PlantPAx 5.x. Se a decisão é manter a base atual ou migrar, use o comparativo PlantPAx 5.x vs 4.x para decidir a migração; para alinhar conceitos com a equipe, o guia o que é o PlantPAx, DCS da Rockwell Automation; para desenhar o sistema, o guia como projetar uma arquitetura DCS PlantPAx. A execução em campo é detalhada em comissionamento, FAT e SAT; o atendimento após a entrega, em suporte e sustentação.

Normas e referências aplicadas neste tipo de projeto

ISA-95 Integração empresa-controle
ISA-88 Controle de batelada
ISA-18.2 Gestão de alarmes
ISA/IEC 62443 Cibersegurança industrial
PSRM PlantPAx System Reference Manual
OPC UA Comunicação industrial

Perguntas frequentes

Vale a pena migrar de FactoryTalk View SE legado para PlantPAx?

Depende do escopo de modernização e do horizonte de uso da planta. Avaliamos ROI, risco operacional e compatibilidade de hardware antes de recomendar uma estratégia, em alguns casos a migração faseada é melhor que o cutover total.

PlantPAx 5.x exige hardware específico?

Depende da função e da release. As instruções de processo embarcadas da geração 5.x exigem controladores Process compatíveis, como CompactLogix 5380P e ControlLogix Process das gerações suportadas. O sistema PlantPAx também admite controladores Logix padrão e bibliotecas anteriores nas combinações documentadas pela Rockwell. Por isso, confirmamos firmware, biblioteca e arquitetura no Selection Guide vigente antes de recomendar troca de hardware.

Como vocês integram PlantPAx com o AVEVA PI System?

Via interfaces suportadas, como OPC UA ou conectores específicos, com AF Templates definidos e validados no projeto para os objetos e ativos da planta. Não presumimos que exista um pacote universal pronto: mapeamento, qualidade, buffering, segurança e ownership fazem parte da engenharia.

Vocês trabalham com PlantPAx 3.x e 4.x ou só com 5.x?

O atendimento pode abranger bases 3.x, 4.x e 5.x, mas a confirmação depende da release, do hardware, dos arquivos disponíveis, das licenças e do escopo. O diagnóstico inicial identifica o que pode ser sustentado, corrigido ou migrado com apoio da documentação aplicável à versão instalada.

Qual a diferença entre PlantPAx e DeltaV/Experion?

Todos são DCS modernos. PlantPAx é Rockwell, sob ControlLogix; DeltaV é Emerson; Experion é Honeywell. A escolha em cada planta é determinada pelo histórico instalado, ecossistema de instrumentação e formação da equipe, migrar entre eles é projeto grande.

PlantPAx serve para planta pequena (até 500 I/O)?

Funcionalmente sim, com PASS-C consolidando HMI/Data/Alarm em um servidor único. Mas o investimento de licenças, infra e engenharia pode ser desproporcional ao porte; em planta pequena, FactoryTalk View SE com ControlLogix tradicional costuma fazer mais sentido.

Quais setores mais usam PlantPAx no Brasil?

Açúcar e etanol, química, papel e celulose, alimentos e bebidas, mineração e siderurgia. Em cada um há particularidade de processo (batelada, contínuo, híbrido) que orienta o desenho de áreas, alarmes e redundância.

Como o PlantPAx lida com requisitos de cibersegurança (IEC 62443)?

A Rockwell publica arquiteturas PlantPAx avaliadas e certificações com escopo definido conforme IEC 62443. Na instalação real, aplicamos análise de risco, zonas e conduítes, segmentação CPwE quando adequada, hardening e FactoryTalk Security. Produtos ou arquiteturas de referência certificados não tornam automaticamente a planta conforme: configuração, operação, documentação e validação continuam sendo responsabilidade do projeto.

O que define o esforço de um projeto PlantPAx?

Contagem de I/O, número de áreas, redundância desejada, integração com sistemas existentes (Historian, MES, ERP), exigências de cibersegurança e janelas de parada disponíveis. Cada projeto recebe escopo, cronograma e proposta específica após o diagnóstico, não publicamos faixas de investimento.

Aplicações por setor

Onde uma arquitetura PlantPAx precisa responder ao processo

A plataforma é a mesma; criticidade, receitas, utilidades e janela operacional mudam por setor.

Tem um projeto PlantPAx para conversar?

Conte se a demanda é um projeto novo, expansão, modernização ou sustentação. Informe as versões conhecidas e o objetivo da intervenção para definirmos o levantamento e o escopo da revisão.
