Controle de processo com malhas PID, intertravamentos, sequenciamento e diagnósticos.
Software · Controle e DCS · Atualizado em · Equipe técnica Integra
ControlLogix e CompactLogix
Controladores Logix para controle de processo, máquinas, utilidades e integração plant-wide com redes EtherNet/IP.
ControlLogix e CompactLogix são as famílias de controladores Logix da Rockwell Automation, programadas no Studio 5000: ControlLogix em chassi 1756, para alta densidade de I/O e redundância, e CompactLogix para máquinas, skids e áreas menores. A Integra trata o controlador como parte de uma arquitetura completa: I/O, rede, HMI, historian, segurança, testes e documentação.
Referência técnica

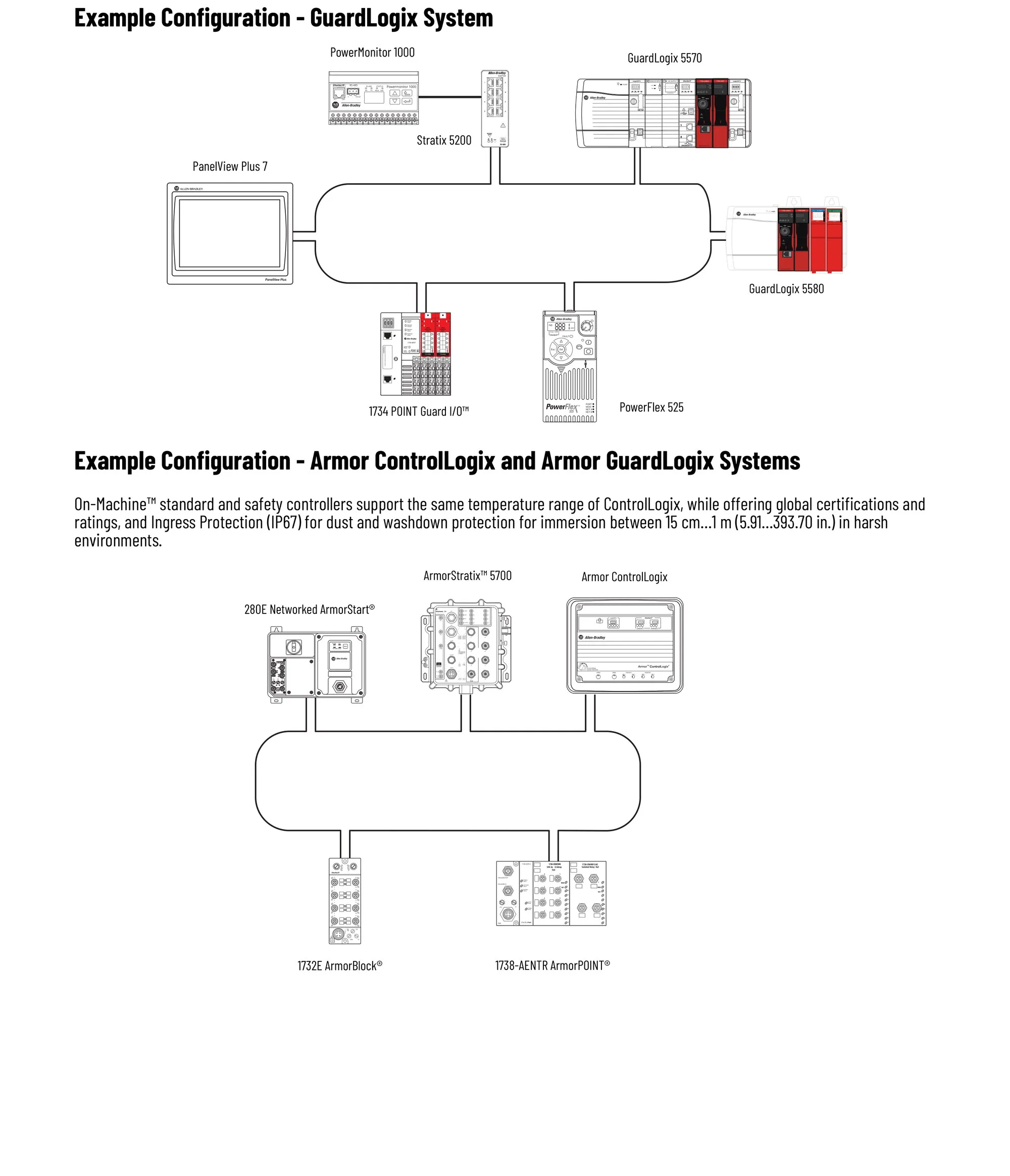

Exemplos de sistemas GuardLogix e Armor ControlLogix
Figura do guia de seleção 1756-SG002D-EN-P, edição de outubro de 2025, página 5: exemplos de sistemas GuardLogix e Armor ControlLogix/Armor GuardLogix. A proteção IP67 refere-se às soluções On-Machine apresentadas.
Fonte: Rockwell Automation - ControlLogix 5580 and ControlLogix 5570 Systems Selection Guide (1756-SG002-EN-P) · abrir documento citado · acesso em 22 set. 2026
Onde entra
ControlLogix / CompactLogix: quando faz sentido considerar
02
Modernização de PLC-5 e SLC 500 para arquitetura Logix.
03
Integração com PlantPAx, FactoryTalk View SE, Batch e Historian.
04
Aplicações com EtherNet/IP, I/O remoto e redes redundantes.
Método Integra
ControlLogix / CompactLogix: método e escopo de engenharia
Define arquitetura de controlador, rack, I/O, rede, redundância e disponibilidade.
Reestrutura lógica para padrões mantíveis, com comentários e organização por área/equipamento.
Valida permissivos, intertravamentos, estados, falhas e comportamento de recuperação.
Integra tags e diagnósticos com HMI, historian e documentação de manutenção.
Entregáveis típicos
- Projeto de arquitetura Logix e mapa de I/O.
- Código estruturado por área, equipamento e função.
- Matriz de intertravamentos, permissivos, alarmes e sequências.
- Plano FAT/SAT com simulações e critérios de aceite.
- Backup versionado, as-built e handover técnico.
Softwares, normas e referências
-
ControlLogixControle de médio/grande porte -
CompactLogixControle compacto -
EtherNet/IPRede de automação -
DLRAnel de dispositivo -
FAT/SATTeste e aceite
Perguntas de engenharia sobre ControlLogix / CompactLogix
CompactLogix substitui ControlLogix?
Depende de I/O, disponibilidade, criticidade, redundância e expansão. A escolha deve vir do sizing e do risco operacional, não apenas do custo inicial.
Vocês reescrevem lógica antiga ou convertem automaticamente?
Conversão automática pode ajudar, mas não substitui engenharia. Revisamos comportamento, dívidas técnicas e documentação antes de validar a versão final.
Quando devo escolher CompactLogix em vez de ControlLogix?
CompactLogix entra em máquinas, skids e áreas menores, com painel mais compacto. ControlLogix é a escolha em alta densidade de I/O, redundância de controlador, integração com PlantPAx ou requisitos de safety integrado (GuardLogix). A linha exata é definida no diagnóstico.
ControlLogix 5580 substitui o 5570 sem retrabalho?
Não diretamente, mas o hardware ajuda: o 5580 usa o mesmo chassi e backplane 1756 do 5570 e reaproveita os módulos de I/O 1756 existentes. O retrabalho está na conversão do projeto no Studio 5000, no firmware e na revalidação da comunicação. A migração é projeto, não troca de peça, envolve recompilar, retestar lógica e revalidar comunicação.
Vale a pena migrar PLC-5 ou SLC 500 para ControlLogix em planta legada?
Pode valer quando há risco de spare obsoleto, integração nova ou requisito de cibersegurança. A migração leva a aplicação para uma plataforma atualmente suportada e habilita integrações modernas, mas não garante um horizonte fixo: lifecycle, firmware, sistema operacional e licenças continuam precisando de governança.
ControlLogix tem alternativa para Safety Integrated?
Sim. GuardLogix pode suportar aplicações de segurança funcional até SIL 3 quando o sistema é selecionado, configurado, validado e mantido dentro das condições do certificado e do ciclo de segurança aplicável. Tasks separadas e CIP Safety ajudam a compor a arquitetura, mas não substituem a análise de risco, o projeto da SIF, a validação e os requisitos de independência definidos para cada instalação.
